Архитектурные и конструктивные решения

Тип 1. Площадки с откатными контейнерами

Основной каркас ограждения площадки — сварной, металлический (цвет — серый Ral — 7037). Заполнение стены ограждения — ламели из металла (цвет — текстура под дерево «орех», приближенная к Ral — 8002) и металлический лист (цвет — серый Ral — 7037). Крепление каркаса к основанию на закладные детали

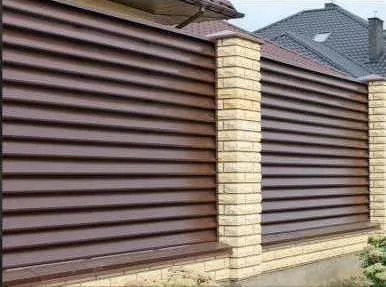

Образец ламелей

Ширина ламели — 115 мм, толщина металла — 0,45 — 0,5 мм, длина ламели — до 3,0 м, цвет — текстура под дерево «орех».

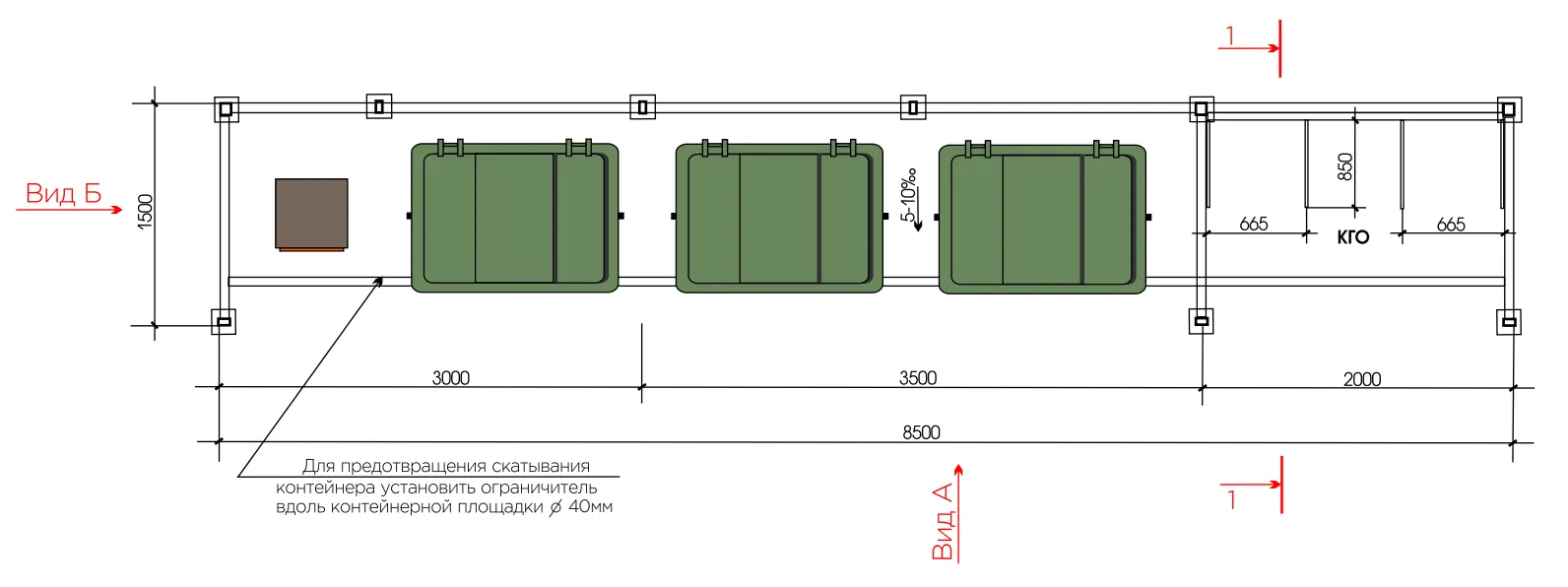

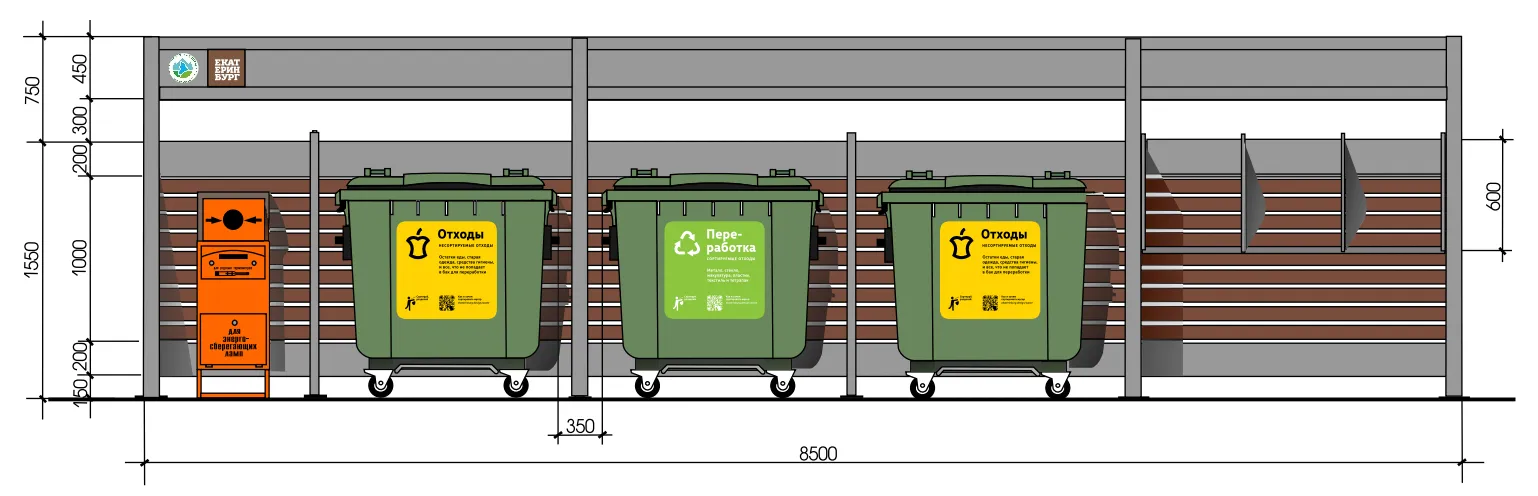

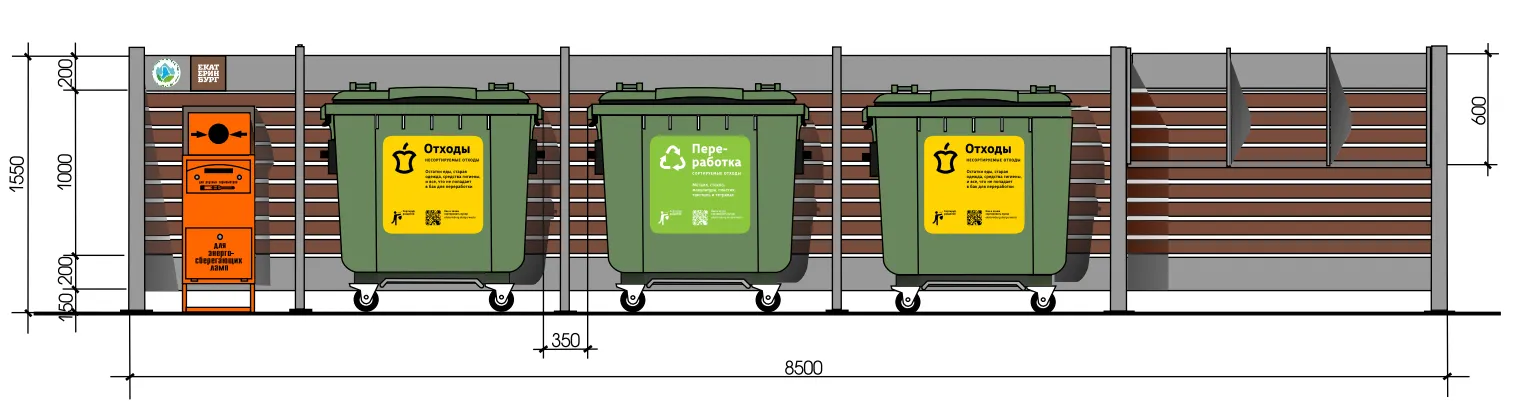

Габаритные размеры 8,5×1,5 м

Вид А

Вид Б

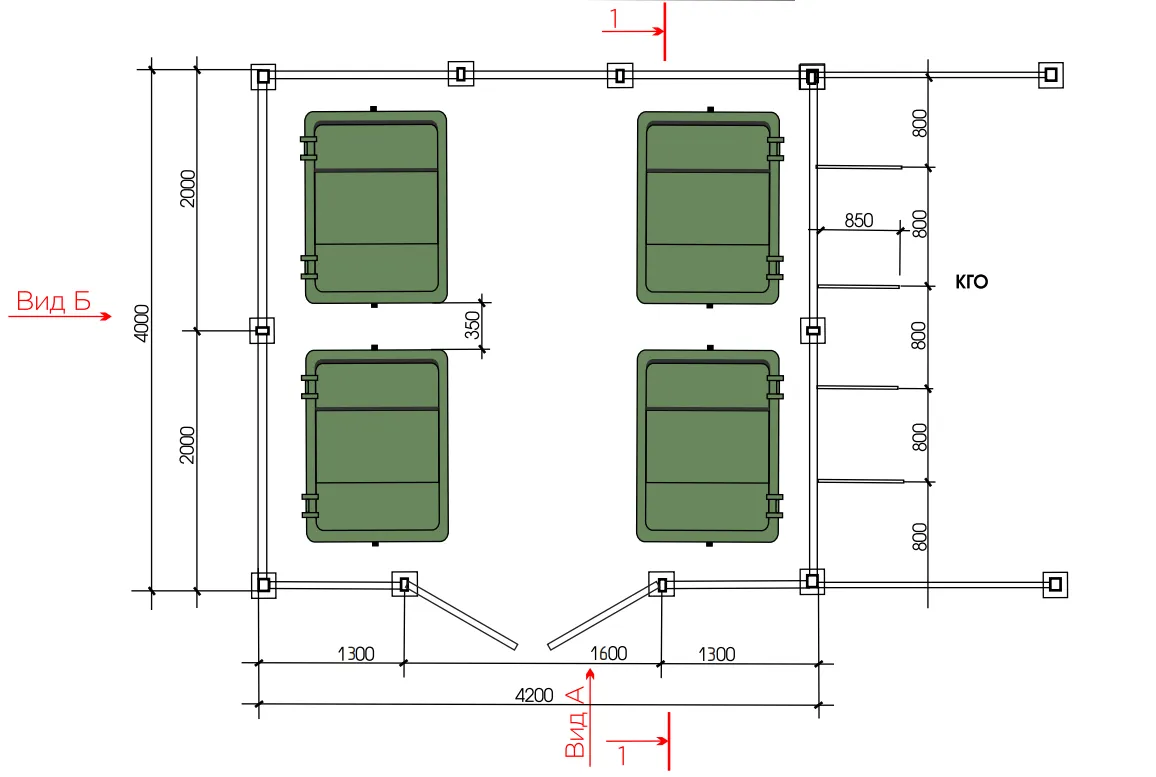

План

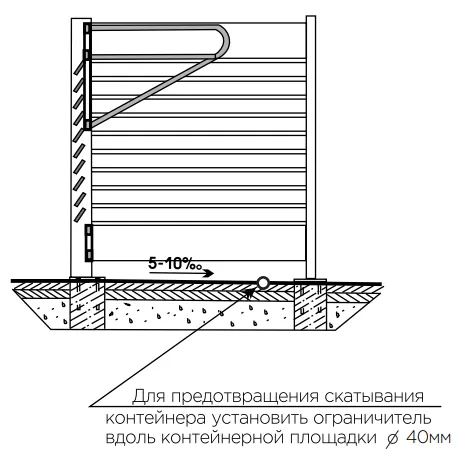

Разрез 1-1

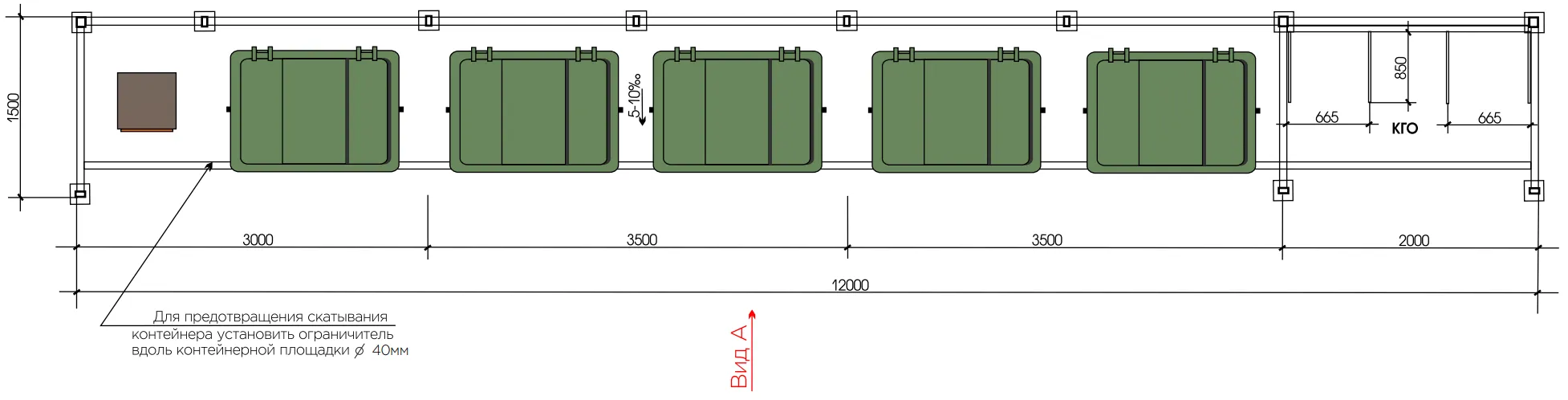

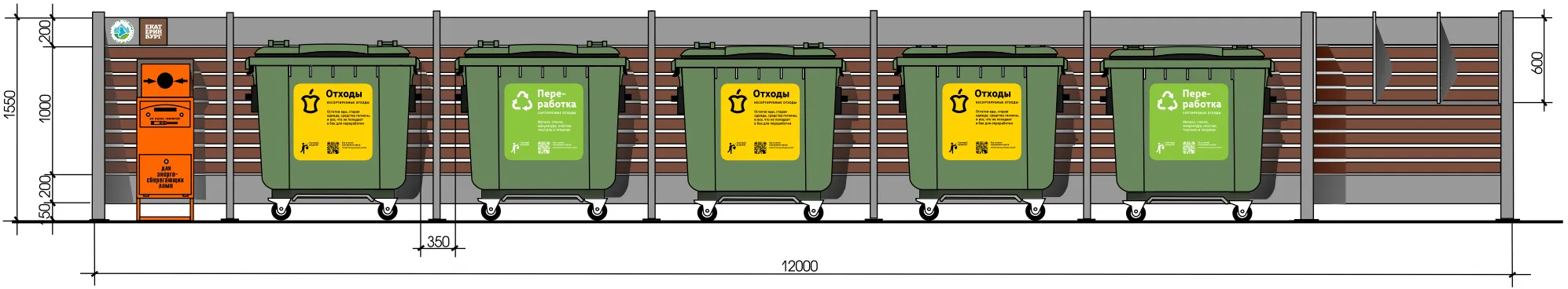

Габаритные размеры 12 × 1,5 м

Вид А

План

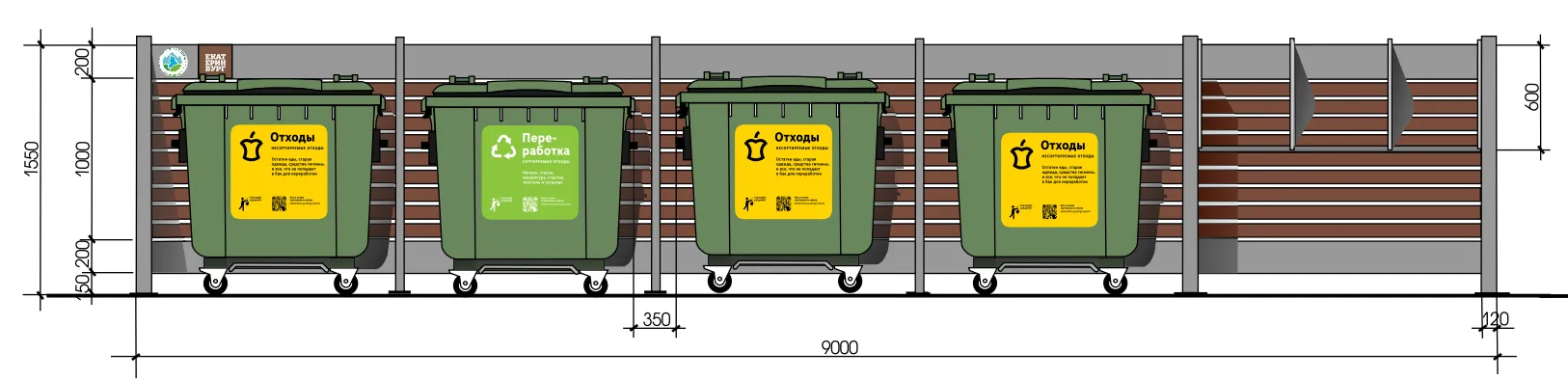

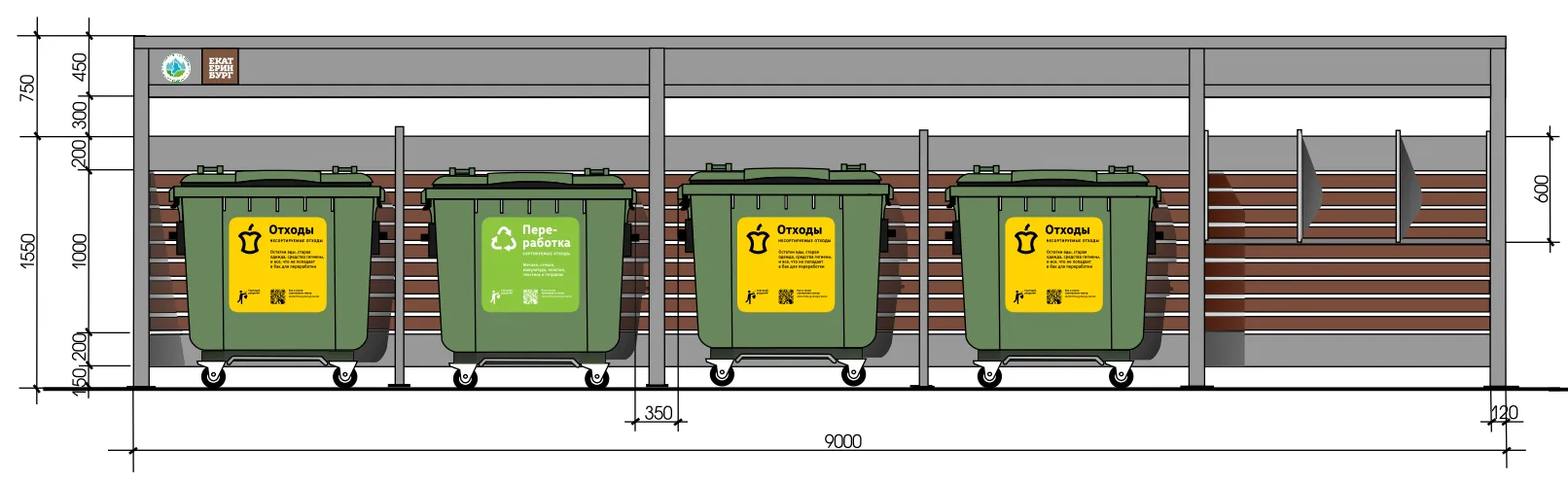

Габаритные размеры 9 × 1,5 м

Вид А

Вид Б

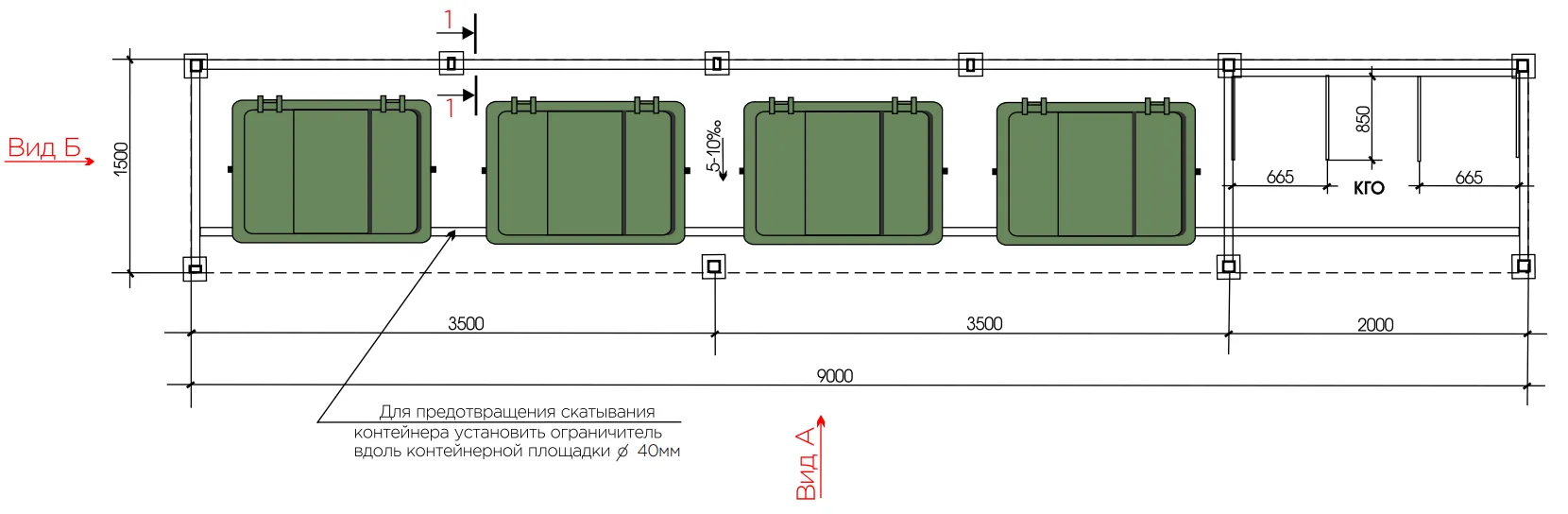

План

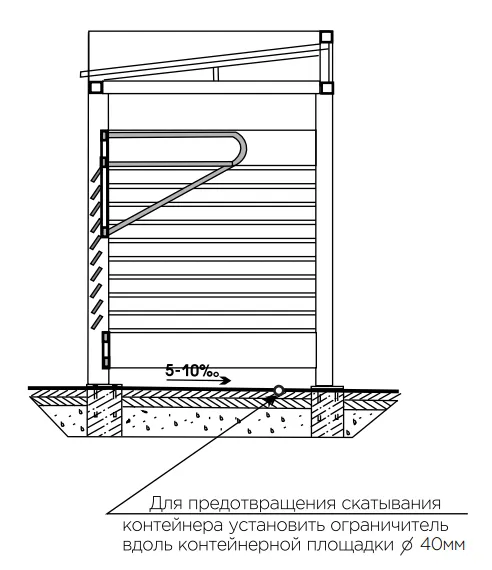

Сечение 1-1

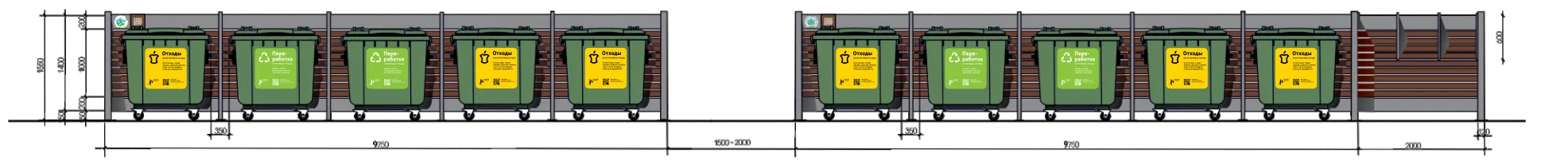

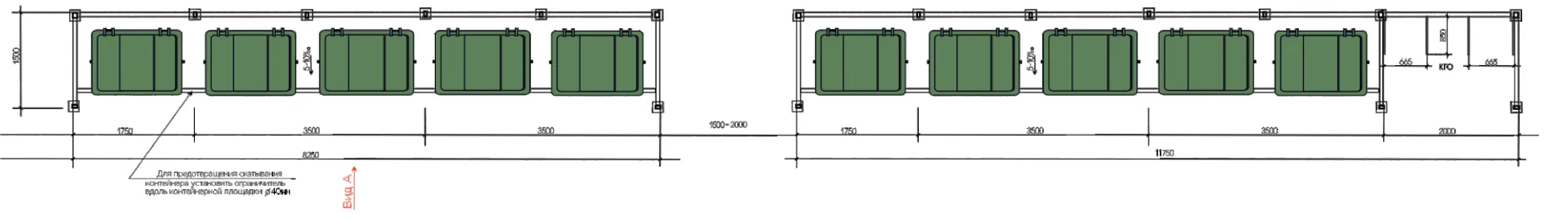

Возможный вариант размещения 10 контейнеров

Контейнерная площадка делится на 2 блока, отстоящих друг от друга на расстоянии 1500–2000 мм либо размещаемых друг напротив друга.

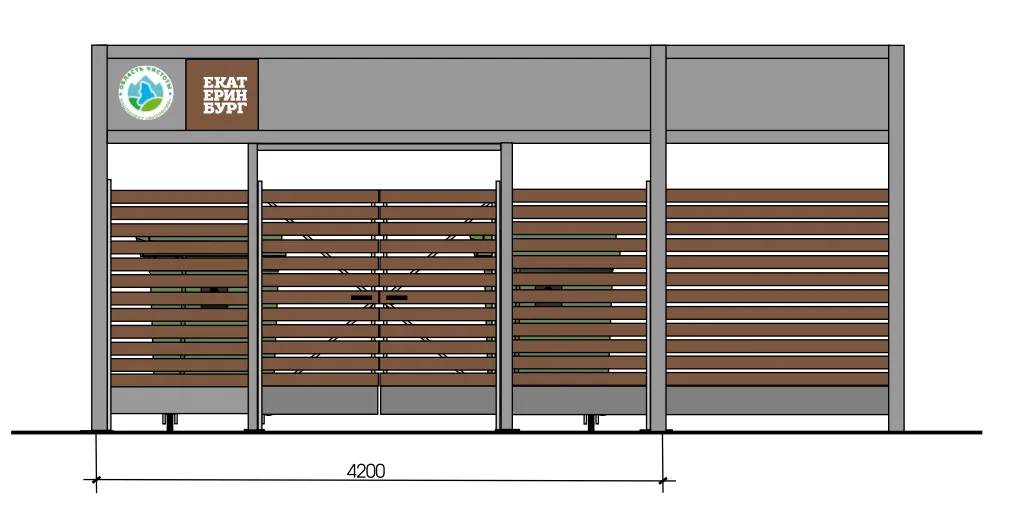

Вид А

План

Тип 2. Площадки с заглублёнными контейнерами

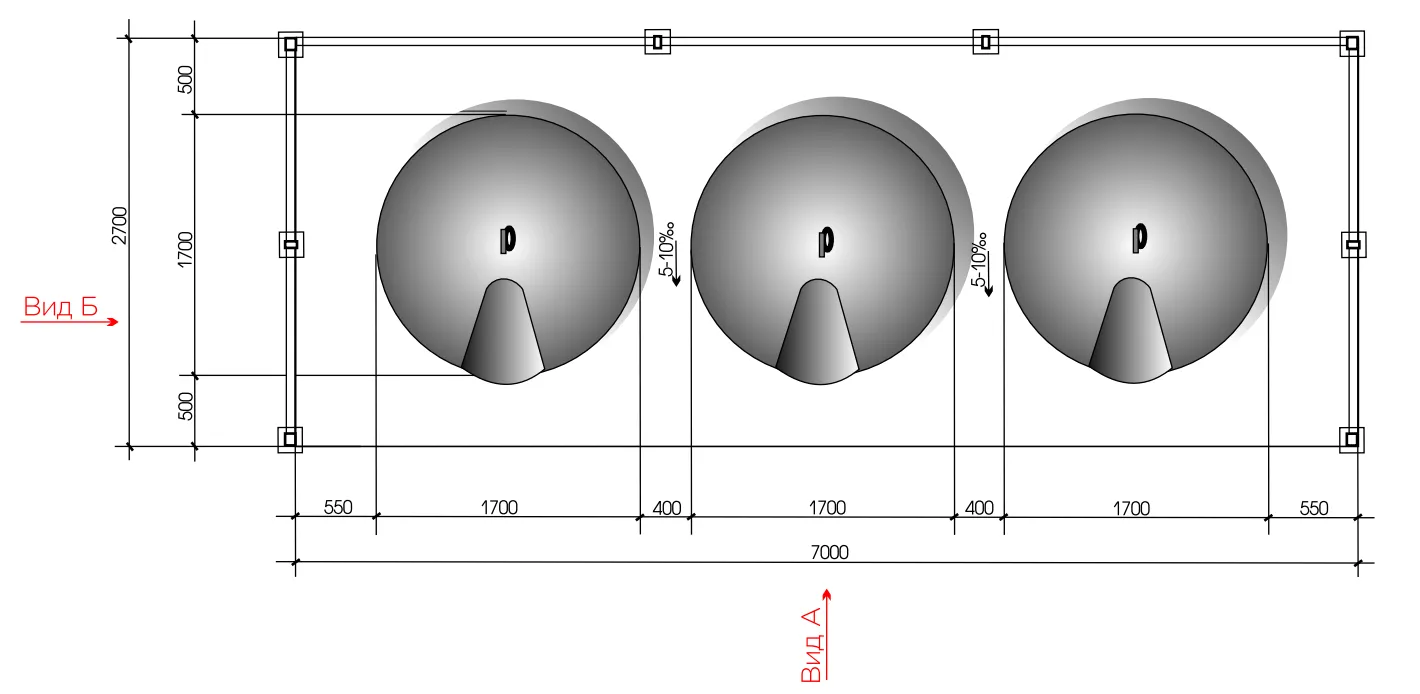

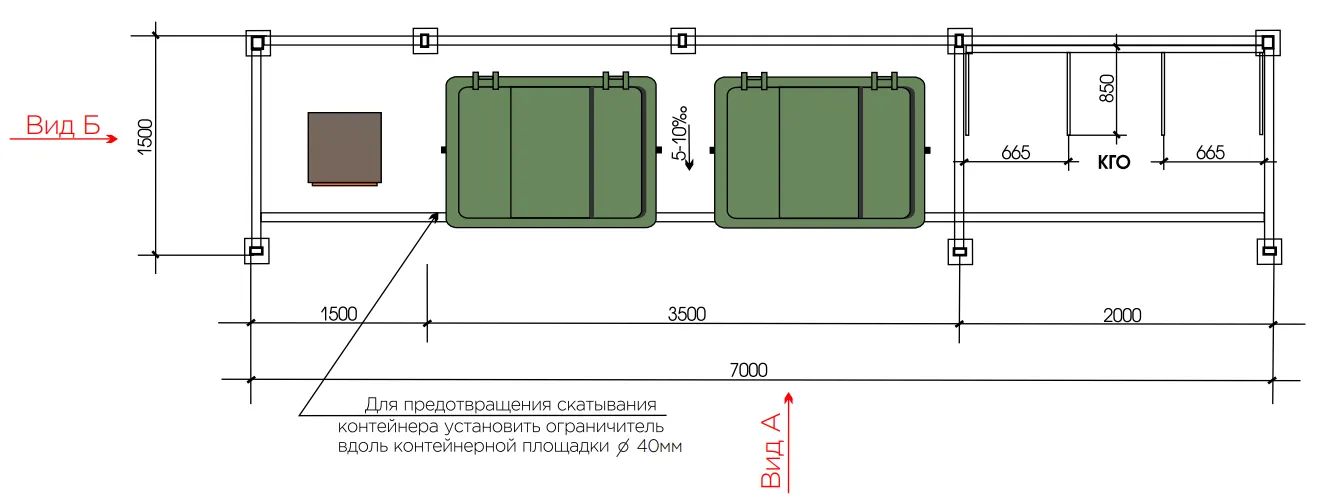

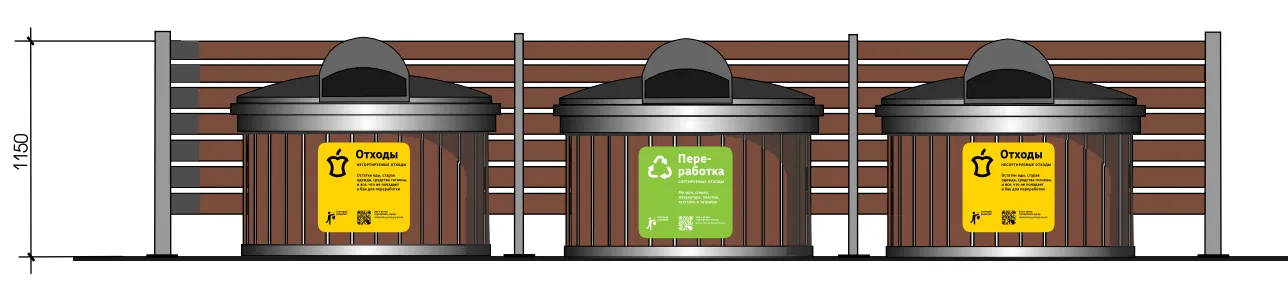

Габаритные размеры 7 × 2,7 м

Общие указания по наружной отделке и конструкции.

Основной каркас ограждения площадки — сварной, металлический (цвет — серый Ral 7037) Заполнение стены ограждения — ламели из металла (цвет — текстура под дерево «орех», приближенная к Ral 8002). Отделка контейнеров — панели из древесно-полимерного композита (цвет — текстура под дерево «орех», приближенная к Ral 8002). Крепление каркаса к основанию на закладные детали.

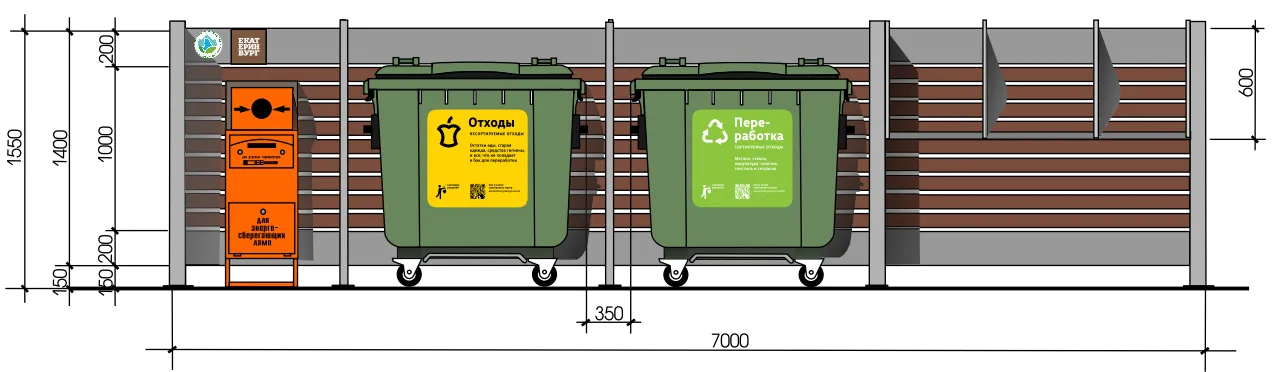

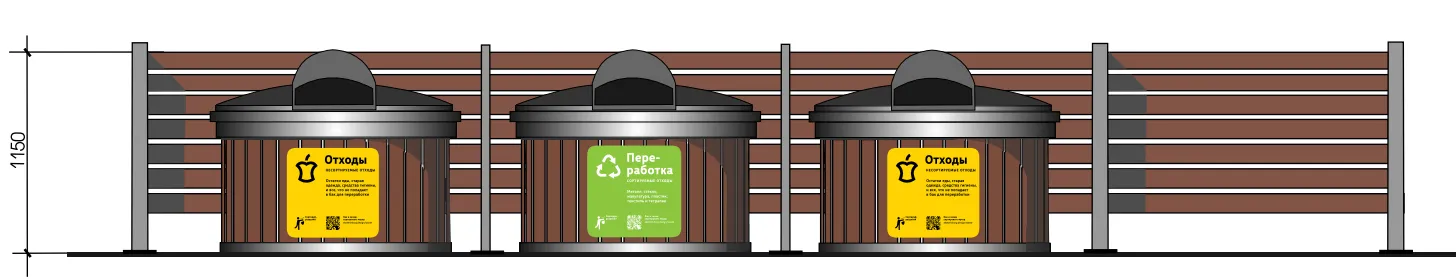

Вид А

Вид Б

План

Габаритные размеры 9,2 × 2,7 м

Общие указания по наружной отделке и конструкции.

Основной каркас ограждения площадки — сварной, металлический (цвет — серый Ral — 7037). Заполнение стены ограждения — ламели из металла (цвет — текстура под дерево «орех», приближенная к Ral — 8002). Отделка контейнеров — панели из древесно-полимерного композита (цвет — текстура под дерево «орех», приближенная к Ral — 8002). Крепление каркаса к основанию на закладные детали.

Вид А

Вид Б

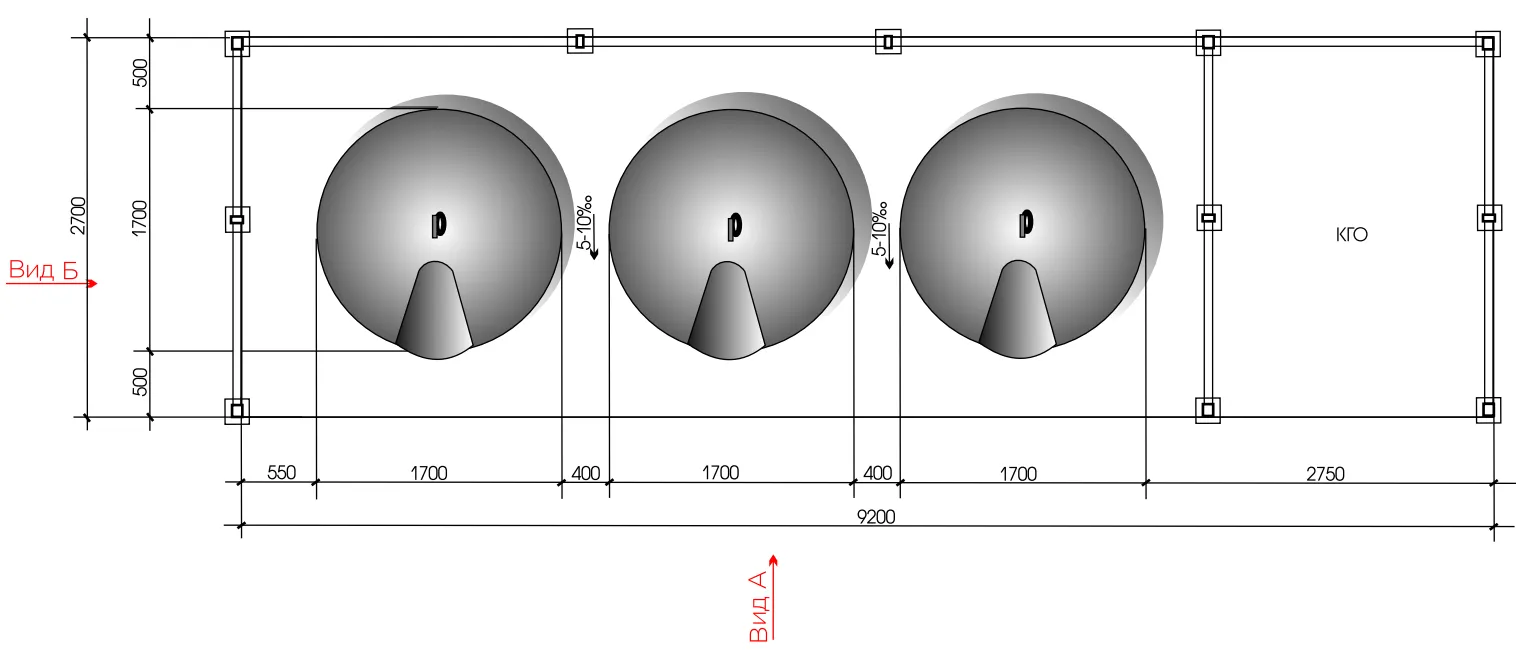

План

Тип 3. Площадки закрытого типа с откатными контейнерами

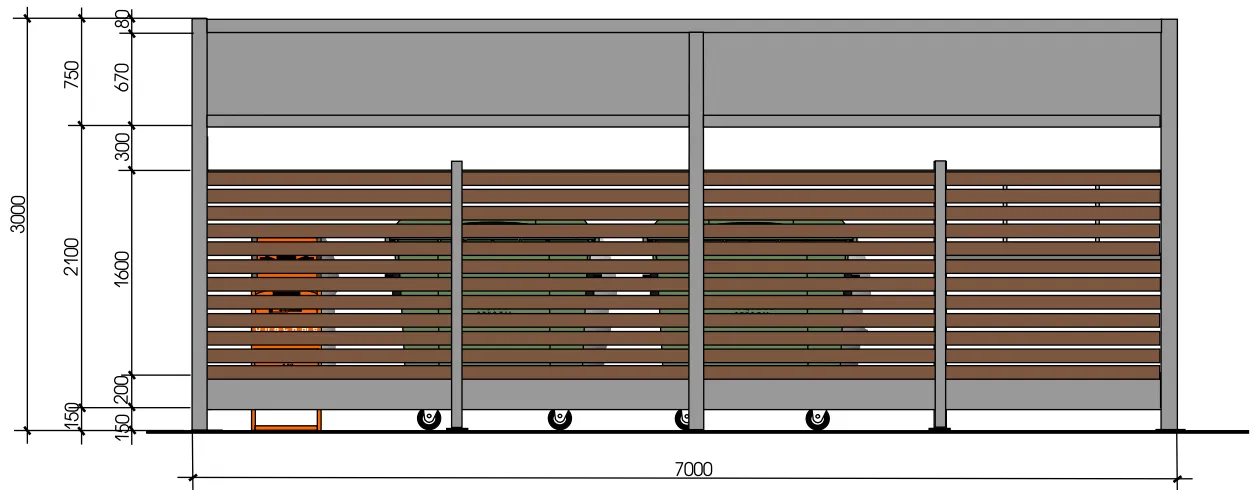

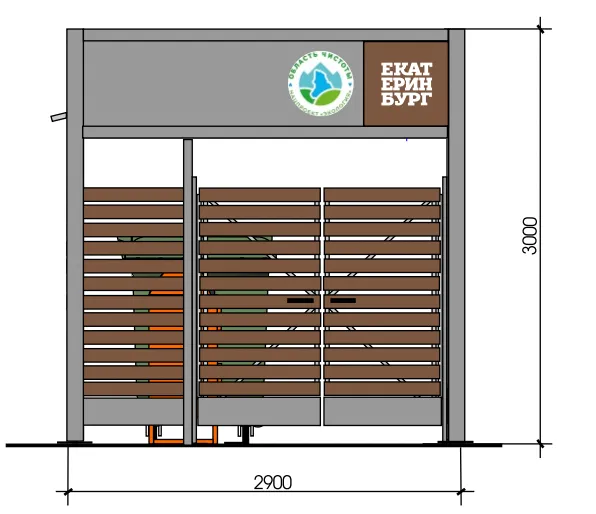

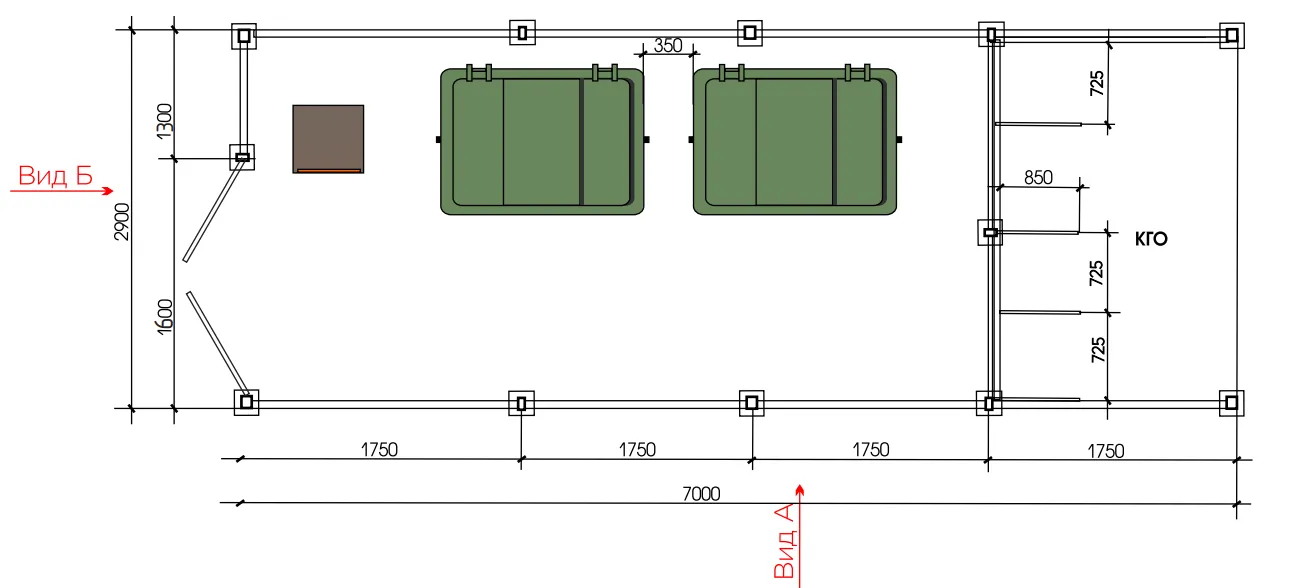

Габаритные размеры 7 × 2,9 м

Общие указания по наружной отделке и конструкции.

Основной каркас ограждения площадки — сварной, металлический (цвет — серый Ral — 7037). Боковые части заполнения навеса облицованы металлическим листом (цвет — серый Ral — 7037). Заполнение стены ограждения — ламели из металла (цвет — текстура под дерево «орех», приближенная к Ral — 8002). Отделка контейнеров — панели из древесно-полимерного композита (цвет — текстура под дерево «орех», приближенная к Ral — 8002) и металлический лист (цвет — серый Ral 7037). Крепление каркаса к основанию на закладные детали.
